ออกแบบห้องน้ำคนพิการ ประตูอัตโนมัติ — มาตรฐานและระบบที่ควรรู้

การออกแบบห้องน้ำคนพิการ ตามหลัก Universal Design คือการสร้างพื้นที่ที่ทุกคนใช้ได้จริง ไม่ว่าจะเป็นผู้พิการ ผู้สูงอายุ หรือผู้ใช้รถเข็น ห้องน้ำเป็นพื้นที่ที่ใช้บ่อยที่สุดในชีวิตประจำวัน ทั้งในบ้านและสถานที่สาธารณะ การออกแบบที่ถูกต้องตามมาตรฐาน ASA พร้อมติดตั้ง自动门系统ที่เหมาะสม จะช่วยให้คุณภาพชีวิตของผู้พิการดีขึ้นอย่างมีนัยสำคัญ

ออกแบบห้องน้ำคนพิการ คืออะไร?

การออกแบบห้องน้ำคนพิการ (Toilet Handicap Design) คือการออกแบบพื้นที่ห้องน้ำที่เป็นไปตามมาตรฐาน Universal Design โดยคำนึงถึงการเข้าถึงและใช้งานได้จริงสำหรับผู้พิการและผู้ทุพพลภาพ ครอบคลุมพื้นที่หมุนตัว ตำแหน่งสุขภัณฑ์ ราวจับ อ่างล้างมือ ตลอดจนประตูห้องน้ำ โดยอ้างอิงตาม ข้อแนะนำการออกแบบสิ่งอำนวยความสะดวกสำหรับคนพิการ โดยสมาคมสถาปนิกสยาม (ASA)

ข้อกำหนดสำคัญในการออกแบบห้องน้ำคนพิการ

พื้นที่ใช้งานขั้นต่ำ

ห้องน้ำสำหรับผู้ใช้รถเข็นต้องมีพื้นที่รูปวงกลมเพื่อหมุนตัว มีเส้นผ่านศูนย์กลางไม่น้อยกว่า 1,500 มม. โดยไม่มีสิ่งกีดขวาง ยกเว้นราวจับ ที่แขวนกระดาษชำระ และใต้อ่างล้างมือต้องมีพื้นที่ว่างสำหรับเท้าและเข่า

โถส้วมสำหรับผู้พิการ

รายการ	มาตรฐาน
กึ่งกลางโถส้วมห่างผนังด้านข้าง	≥ 450 มม.
ความสูงที่นั่งจากพื้น	450–500 มม.
ราวจับด้านข้าง (ยาว)	≥ 1,000 มม.
ราวจับด้านข้างห่างจากผนังด้านหลัง	≤ 300 มม.

สำหรับผู้ใช้รถเข็น ควรวางโถส้วมในตำแหน่งที่สามารถเทียบรถเข็นด้านข้างแล้วยกตัวขึ้นนั่งได้โดยตรง

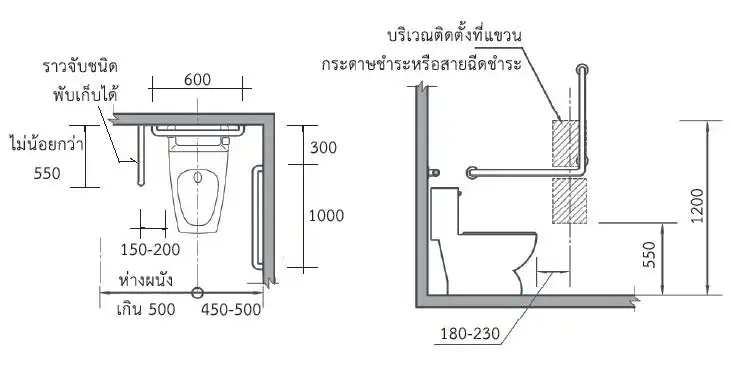

ราวจับ (Grab Bar)

ด้านข้างโถส้วม (ด้านที่ไม่ชิดผนัง) ให้ติดราวจับแบบพับเก็บได้ เมื่อกางออกต้องมีระบบล็อกที่ปลดได้ง่าย โดยมีข้อกำหนด:

ระยะห่างจากขอบโถส้วม: 150–200 มม.
ความยาว: ≥ 550 มม.
ราวจับด้านหลัง: ≥ 600 มม. อยู่กึ่งกลางโถส้วม
ที่แขวนกระดาษชำระ: สูง 550–1,200 มม., ห่างขอบโถ 180–230 มม.

อ่างล้างมือ

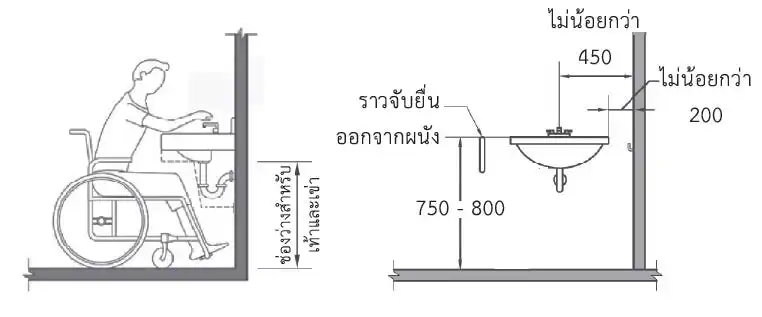

อ่างล้างมือในห้องน้ำคนพิการต้องออกแบบให้รถเข็นสอดเข้าด้านล่างได้ โดยมีข้อกำหนด:

ขอบอ่างห่างจากผนัง ≥ 450 มม. ไม่มีสิ่งกีดขวาง
ความสูงขอบอ่าง: 750–800 มม. จากพื้น พร้อมราวจับแนวนอนแบบพับเก็บได้ทั้งสองข้าง

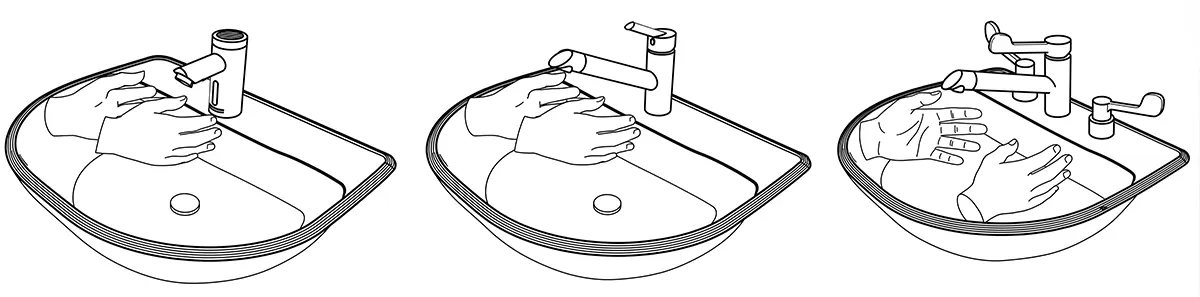

ก๊อกน้ำ: ชนิดก้านโยก ก้านกด ก้านหมุน หรือระบบอัตโนมัติ

พื้นห้องน้ำ

พื้นต้องมีระดับเสมอกับภายนอก หากต่างระดับต้องเป็นทางลาดที่ไม่ชันเกินไป วัสดุปูพื้นต้องไม่ลื่น และมีความลาดเอียงเพียงพอเพื่อไม่ให้น้ำขัง

ประตูห้องน้ำสำหรับผู้พิการ

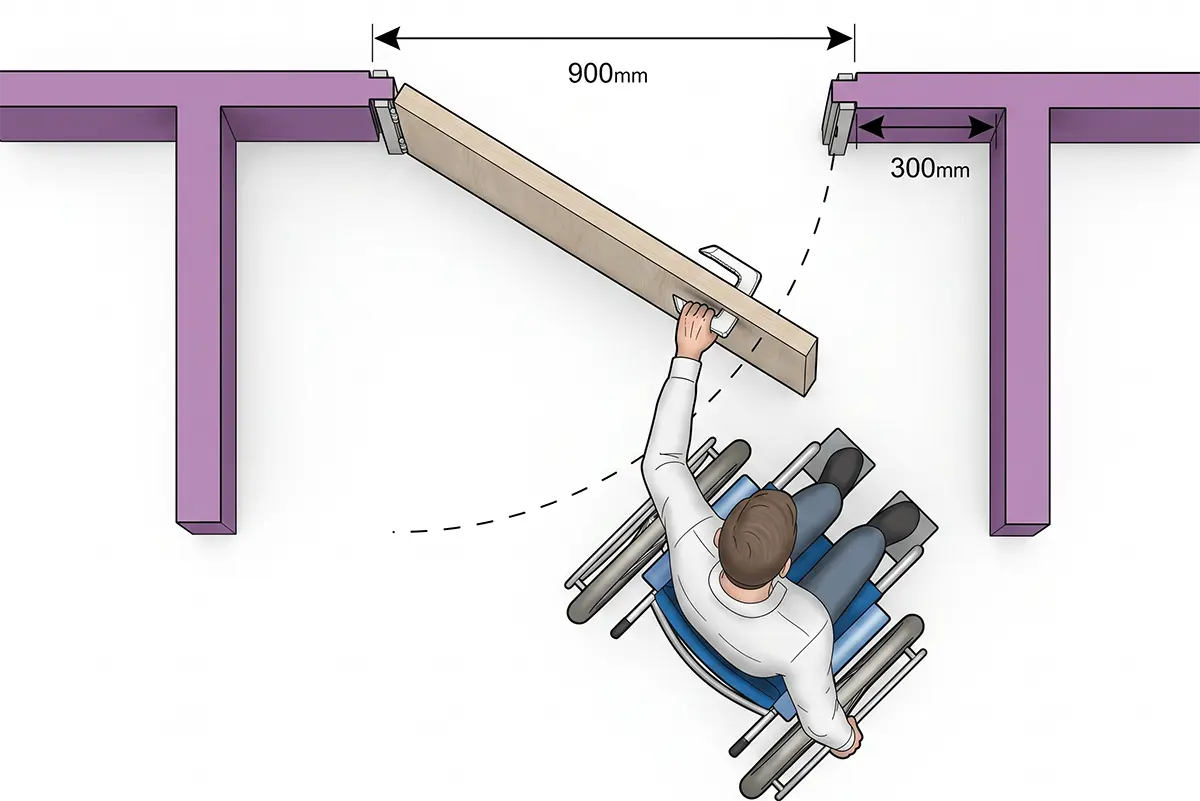

ประตูควรเป็นบานเลื่อน หรือบานเปิดออกที่เปิดค้างได้ไม่น้อยกว่า 90 องศา ต้องมีสัญลักษณ์รูปคนพิการติดไว้ที่ประตูด้านหน้า และต้องมีราวจับด้านในหากเป็นบานเปิดออก

ระบบประตูอัตโนมัติสำหรับผู้พิการ โดย Door Studio

Door Studio นำเสนอระบบประตูห้องน้ำคนพิการอัตโนมัติครบวงจร พร้อมระบบไร้สัมผัสเพื่อความสะอาดและปลอดภัย ประกอบด้วย 5 ระบบหลัก:

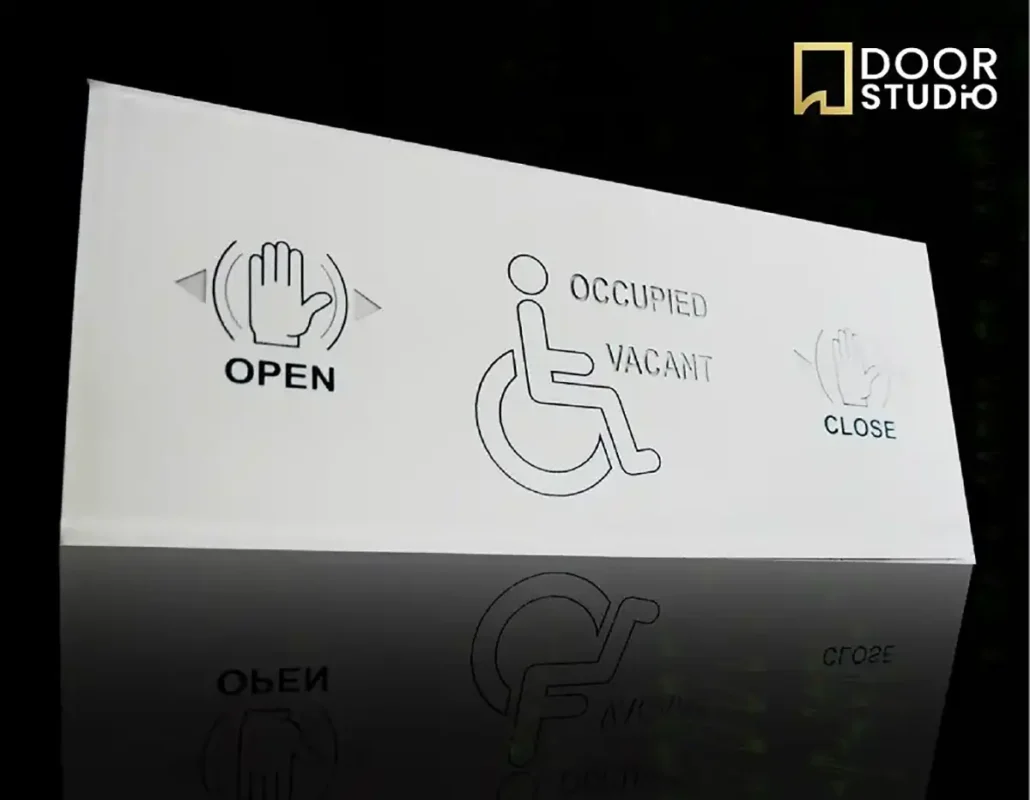

1. Magic Switch — สวิตช์ไร้สัมผัส (Hygienic Touchless)

เพียงโบกมือหน้าสวิตช์ ระบบ Infrared จะตรวจจับการเคลื่อนไหวและสั่งงานประตูเปิดอัตโนมัติ รองรับระยะห่างสูงสุด 30 ซม. ไม่ต้องสัมผัส ไม่ต้องเดินสายไฟ ลดการแพร่เชื้อโรคในห้องน้ำสาธารณะ

ระบบการทำงาน: โบกมือที่ปุ่ม LOCK → ประตูล็อค + ไฟ "OCCUPIED" สว่างด้านนอก | โบกมือที่ปุ่ม UNLOCK → ประตูเปิดอัตโนมัติ

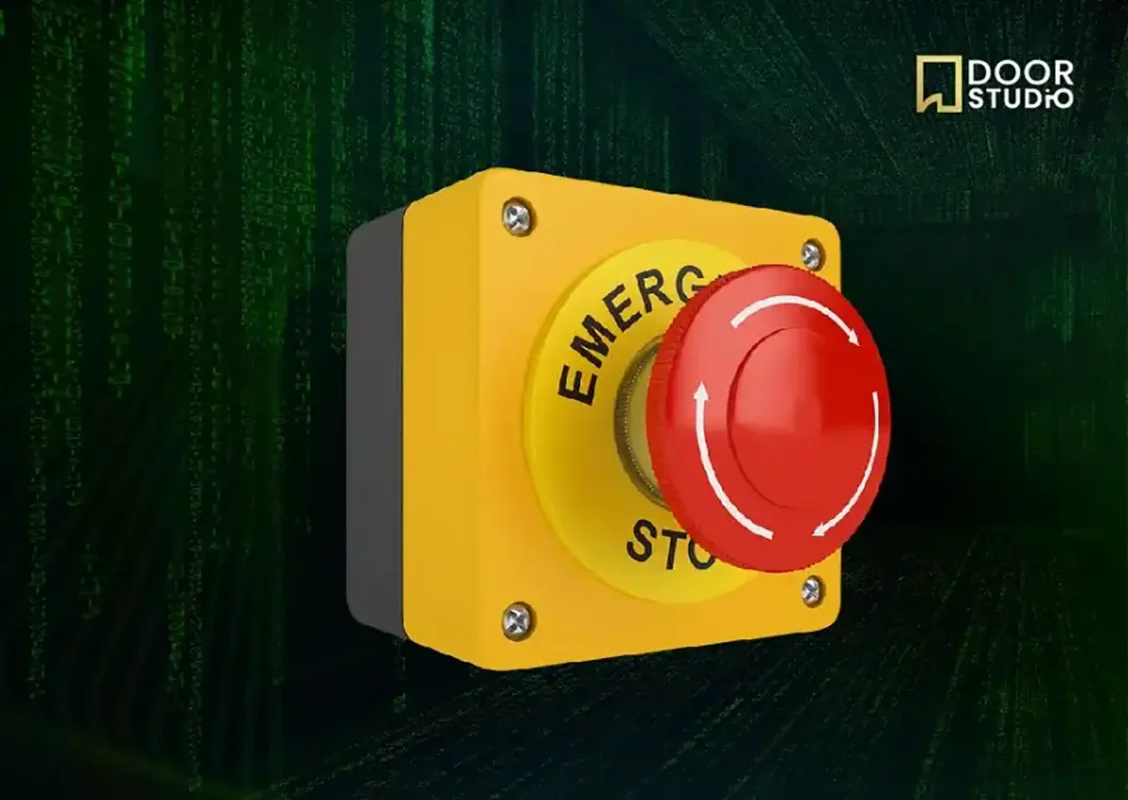

2. Emergency Stop Button — ปุ่มหยุดฉุกเฉิน

สวิตช์หัวเห็ดขนาดใหญ่กว่าปกติ เมื่อกดจะหยุดการทำงานของประตูทันที เหมาะสำหรับป้องกันอุบัติเหตุในกรณีฉุกเฉิน

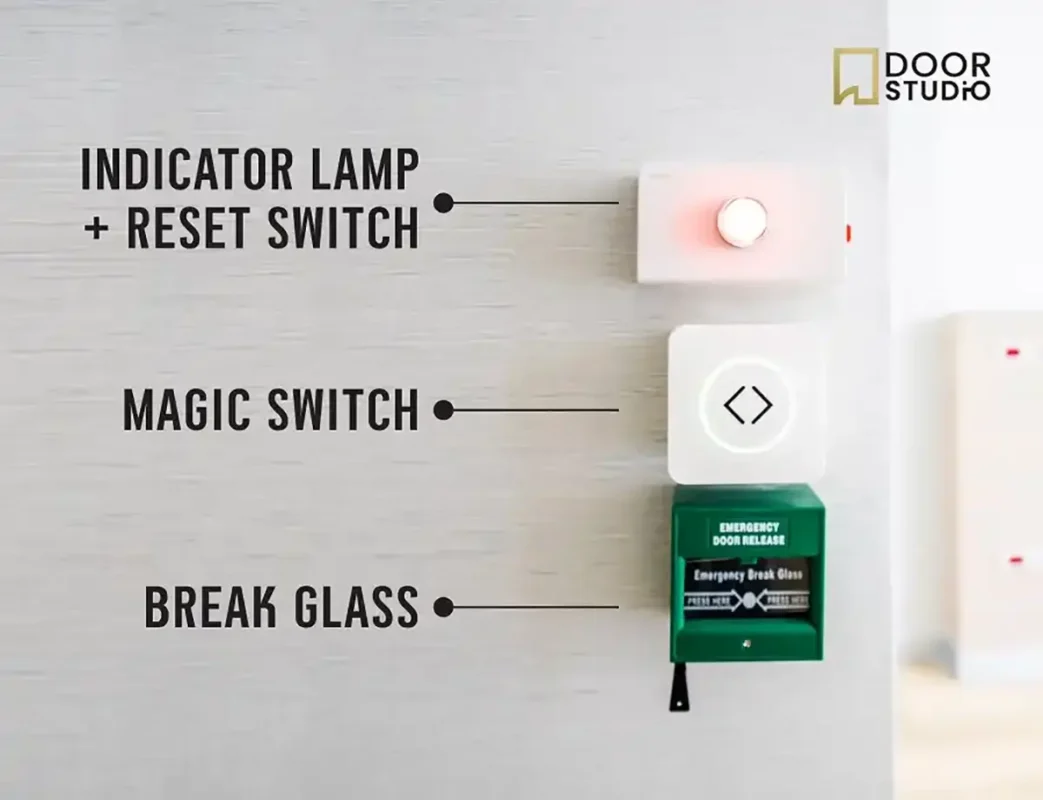

3. Break Glass Switch — เปิดทางออกฉุกเฉิน

อุปกรณ์ตัดไฟระบบ Access Control และคลายกลอนไฟฟ้า ให้ประตูกลับเป็น Manual โดยกดแผ่นกระจกหรือพลาสติกบาง สามารถ Reset ด้วยกุญแจ กล่องสีเขียวหรือแดง มองเห็นชัดเจน ฝาครอบพลาสติกใส ป้องกันการกดพลาด

4. Disabled Toilet Alarm — ระบบแจ้งเหตุฉุกเฉิน

ส่งสัญญาณเสียงแจ้งบุคคลภายนอกเมื่อ ไฟฟ้าลัดวงจร หรือเมื่อผู้ใช้งานกดปุ่มฉุกเฉิน เพื่อให้สามารถขอความช่วยเหลือได้ทันที

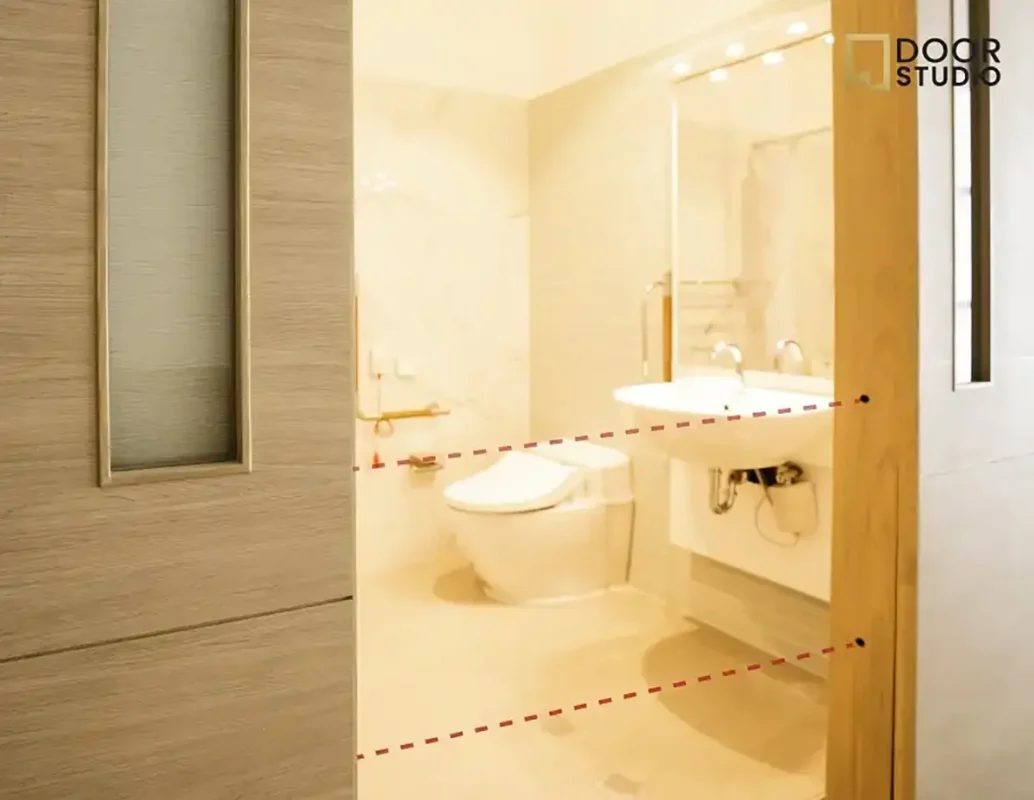

5. Microcell Safety Sensor — ตาแมวป้องกันประตูหนีบ

เซนเซอร์ติดตั้งสูงจากพื้น 50 ซม. เมื่อมีวัตถุหรือผู้ใช้งานอยู่ระหว่างกลาง ระบบจะหน่วงประตูให้เปิดค้าง ป้องกันประตูหนีบผู้ใช้รถเข็น เด็ก หรือผู้สูงอายุ

ระบบ Sensor 3 ประเภทของ Door Studio

ประเภท Sensor	产品特性	เหมาะสำหรับ
Microwave Sensor	ตรวจจับวัตถุในรัศมีกว้าง ทนอุณหภูมิและความชื้น	พื้นที่สัญจรคับคั่ง ทางเข้าอาคาร
Infrared Sensor	ตรวจจับอุณหภูมิ พื้นที่จำกัด	พื้นที่ส่วนบุคคล
Multi Sensor	รวม Microwave + Infrared ตรวจ 2 ชั้น	ความปลอดภัยสูงสุด ห้องน้ำคนพิการ

นอกจากนี้ยังสามารถใช้ GSC Series (ประตูกึ่งอัตโนมัติ Self Closing) ที่ปิดนุ่มนวลโดยไม่ใช้ไฟฟ้า เหมาะสำหรับห้องน้ำคนพิการและผู้สูงอายุที่ต้องการความปลอดภัยสูง

ระบบ Sensor 3 ประเภทของ Door Studio

ตามกฎสิ่งอำนวยความสะดวกคนพิการ อาคารสาธารณะต้องจัดให้มีห้องส้วมสำหรับคนพิการอย่างน้อย 1 ห้อง ในบริเวณเดียวกับห้องส้วมทั่วไป หรืออาจแยกออกมาก็ได้ ซึ่งล้วนเป็นการออกแบบตามหลัก Universal Design ที่ทุกสถานที่สาธารณะควรปฏิบัติตาม

สรุป

การออกแบบห้องน้ำคนพิการที่ดีต้องครอบคลุมทั้งพื้นที่หมุนตัว ≥1,500 มม. ตำแหน่งโถส้วมที่เข้าถึงได้ ราวจับครบทุกจุด อ่างล้างมือที่รถเข็นเข้าถึงได้ และพื้นที่ปลอดภัย สิ่งที่ขาดไม่ได้คือประตูอัตโนมัติที่ตอบโจทย์ผู้พิการ ทั้ง Magic Switch ไร้สัมผัส ระบบ Emergency ครบครัน และ Safety Sensor ป้องกันหนีบ ซึ่ง Door Studio มีโซลูชันครบวงจรสำหรับงานนี้โดยเฉพาะ

หากต้องการคำปรึกษาหรือออกแบบระบบประตูอัตโนมัติสำหรับห้องน้ำคนพิการ ติดต่อทีม VOV ได้เลยที่ หน้าติดต่อเรา

คำถามที่พบบ่อย (FAQ)

ห้องน้ำคนพิการต้องมีพื้นที่กว้างแค่ไหน?

ห้องน้ำสำหรับผู้ใช้รถเข็นต้องมีพื้นที่วงกลมสำหรับหมุนตัวเส้นผ่านศูนย์กลางไม่น้อยกว่า 1,500 มม. โดยปราศจากสิ่งกีดขวาง ยกเว้นราวจับและที่แขวนกระดาษชำระ นอกจากนี้ใต้อ่างล้างมือต้องมีพื้นที่ว่างให้เข่าและเท้าของผู้นั่งรถเข็นได้อยู่ในตำแหน่งนั้น

ราวจับห้องน้ำคนพิการต้องติดตั้งอย่างไร?

ราวจับด้านข้างโถส้วมควรเป็นชนิดพับเก็บได้ ยาวไม่น้อยกว่า 550 มม. ห่างจากขอบโถส้วม 150–200 มม. ราวจับด้านหลังยาวไม่น้อยกว่า 600 มม. อยู่กึ่งกลางโถส้วม สำหรับผู้สูงอายุต้องใช้ราวจับพับเก็บได้เพื่อไม่กีดขวางการใช้งานของผู้พิการ และมีราวจับนำทางสู่สุขภัณฑ์อื่นสูง 800 มม. จากพื้น

ประตูห้องน้ำคนพิการควรเป็นแบบไหน?

ควรเป็นบานเลื่อน หรือบานเปิดออกที่เปิดค้างได้ไม่น้อยกว่า 90 องศา พร้อมราวจับด้านในเพื่อให้ผู้พิการปิดประตูได้ ต้องมีสัญลักษณ์คนพิการที่ประตู หากจำเป็นต้องใช้บานเปิดเข้า ต้องมีพื้นที่ว่างเพียงพอสำหรับการหมุนรถเข็นเพื่อเปิด-ปิดประตูได้

Magic Switch ของ Door Studio ทำงานอย่างไร และเหมาะกับใคร?

Magic Switch เป็นสวิตช์ไร้สัมผัส (Touchless) ใช้สัญญาณ Infrared ตรวจจับการเคลื่อนไหวในระยะ ≤30 ซม. เพียงโบกมือก็สั่งงานประตูได้โดยไม่ต้องสัมผัส เหมาะสำหรับผู้พิการ ผู้ทุพพลภาพ ผู้ใช้รถเข็น และผู้สูงอายุ รวมถึงทุกคนที่ต้องการความสะอาดและลดการแพร่เชื้อในห้องน้ำสาธารณะ

ระบบความปลอดภัยของห้องน้ำคนพิการควรมีอะไรบ้าง?

ต้องมีระบบสัญญาณแสงและเสียงสำหรับแจ้งเหตุฉุกเฉินจากด้านใน (Disabled Toilet Alarm) ปุ่มฉุกเฉินหรือ Break Glass เพื่อเปิดประตูออกได้ทันที และ Safety Sensor ป้องกันประตูหนีบ (ติดตั้งสูงจากพื้น 50 ซม.) ทั้งหมดต้องอยู่ในตำแหน่งที่ผู้พิการและผู้สูงอายุเข้าถึงและใช้งานได้สะดวก
